Mettre en évidence:
AISI 631 Pip sans soudure en acier inoxydable
, Pipe ronde SS de 8 pouces
, Pipe sans soudure en acier inoxydable résistant à la chaleur
NPS: |
1/8" - 24" |
Grade: |
631 Acier inoxydable |
Épaisseur de paroi: |
SCH10S, SCH40, SCH XS, SCH 60, SCH80S, SCH12020, SCH1160, SCH |
Délai de livraison: |
15-21 jours |
Application: |
Ventiles et engrenages,composants moteurs,poteaux d'hélices et d'hélices de bateaux de haute résista |
Forme de section: |
Rond |
Fini: |
Marinage de recuit, recuit lumineux |
Conditions de prix: |
FOB CIF CFR EXW etc. |
AISI 631/1.4568 8 pouces SS tuyau rond UNS S17700 résistant à la chaleur
Aperçu
L'acier inoxydable 631, également connu sous le nom d'acier inoxydable 17-7 PH, est un alliage polyvalent résistant à la corrosion avec une composition chimique unique. Les principaux composants sont le fer, le chrome et le nickel, mais il contient également de petites quantités d'aluminium et de cuivre. L'acier inoxydable 631 est unique en raison de sa capacité unique de durcissement par précipitation obtenue par traitement thermique. Cet alliage d'acier inoxydable est largement utilisé dans diverses industries, notamment l'aérospatiale, l'automobile et le médical. Sa résistance supérieure combinée à une bonne formabilité le rend adapté à la fabrication de composants complexes tels que des ressorts, des rondelles et des pièces structurelles à haute résistance. De plus, sa résistance à la corrosion et sa biocompatibilité en font un excellent choix pour les instruments chirurgicaux, les appareils orthodontiques et les dispositifs médicaux implantables. Grâce à sa combinaison de propriétés mécaniques et de résistance aux facteurs environnementaux, l'acier inoxydable 631 reste un matériau populaire dans une variété d'applications exigeantes.
Composition chimique
| C |
Mn |
Si |
P |
S |
Cr |
Ni |
Al |
| 0.09 |
1 |
0.5 |
0.025 |
0.025 |
16.00 – 17.25 |
6.50 – 7.75 |
0.75 – 1.25 |
Propriétés mécaniques
| |
AISI 63 |
Résistance à la traction ultime
Force |
1170Mpa,170000psi |
| Limite d'élasticité |
965Mpa,140000ps |
| Allongement % |
6 min |
Propriétés physiques
Résistance à la traction σb (MPa) : solution solide,≤1030 ; Vieillissement à 565℃,≥1140 ; Vieillissement à 510℃ ≥1230
Limite d'élasticité conventionnelle σ0.2 (MPa) : solution solide,≤380 ; Vieillissement à 565℃,≥960 ; Vieillissement à 510℃ ≥1030
Allongement δ5 (%) : solution solide,≥20 ; Vieillissement à 565℃,≥5 ; Vieillissement à 510℃ ≥4
Taux de rétrécissement de la section ψ (%) : Vieillissement à 565℃,≥25 ; Vieillissement à 510℃,≥10
Dureté: solution solide,≤229HB ; Vieillissement à 565℃,≥363HB ; Vieillissement à 510℃,≥388HB
Traitement thermique
1. Solution solide, refroidissement rapide à 1000 ~ 1100℃ ;
2. Vieillissement à 565℃, après traitement de solution, 760±15℃ pendant 90min, refroidi à moins de 15℃ en 1h, maintenu pendant 30min, puis chauffé à 565±10℃ pendant 90min, refroidissement à l'air ;
3. Vieillissement à 510℃, après traitement de solution solide, 955±10℃ pendant 10min, refroidissement à l'air à température ambiante en 24h, refroidissement à -73±6℃, maintenu pendant 8h, puis chauffé à 510±10℃ pendant 60min, refroidissement à l'air.
Résistance à la corrosion
L'acier inoxydable 631 est très résistant à la corrosion en milieu marin, aux acides et aux alcalis. Il offre une meilleure résistance à la corrosion que l'acier inoxydable 304 et 316 en raison de sa teneur plus élevée en chrome. Cependant, l'alliage est susceptible à la corrosion par piqûres et à la corrosion caverneuse dans les solutions contenant des chlorures.
Pourquoi nous choisir

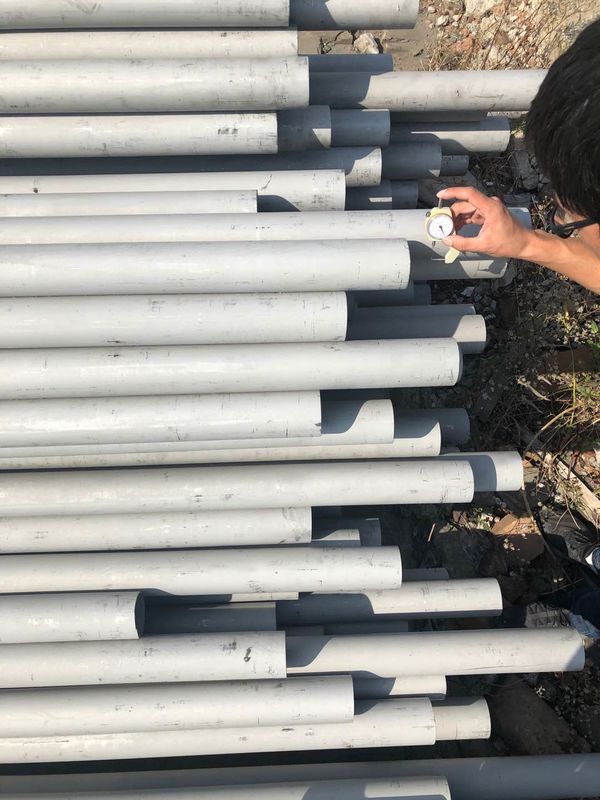

1. Contrôle de la taille
2. Contrôle de la composition chimique
4. Contrôle par ultrasons des tubes en acier
3. Machine d'essai hydraulique
Détail du paquet
Expédition
Votre message doit contenir entre 20 et 3 000 caractères!
